Vingesæt og betonpladesæt til nedgravning af master og pullerter

Vingesæt og betonpladesæt anvendes til fundering af mange forskellige mastetyper.

​Funderingsmetoder til mange forskellige master og pullerter

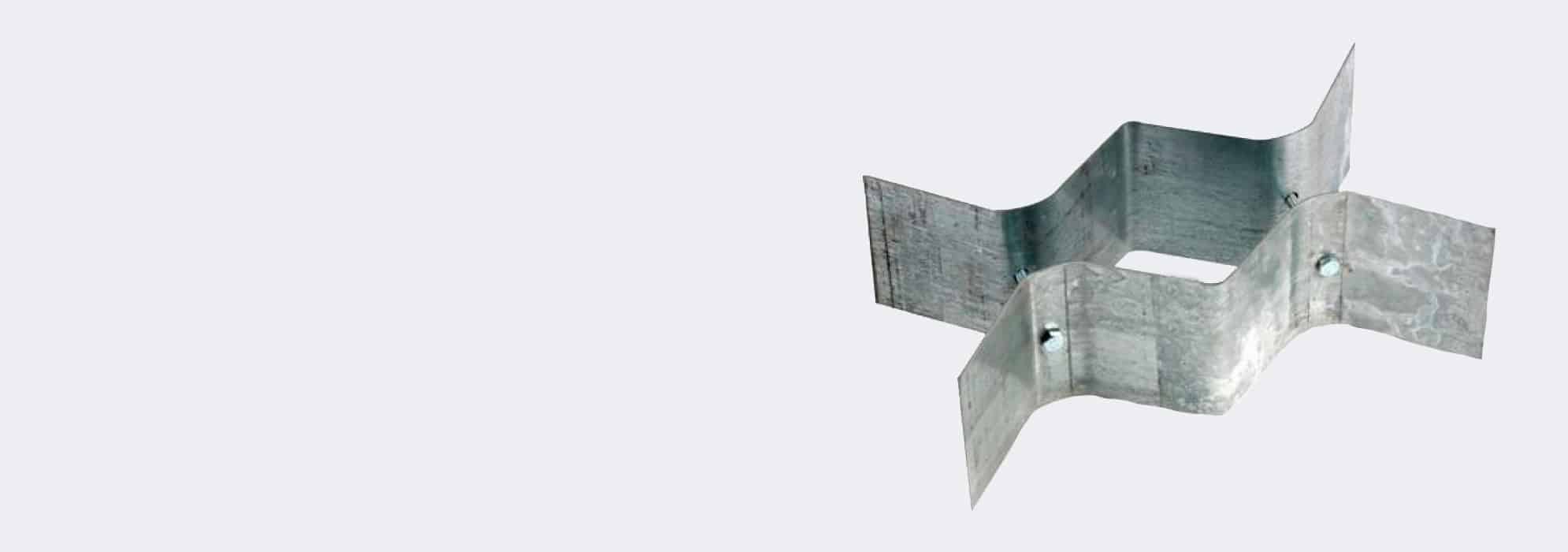

Vingesæt

Vingesæt fra DAV NORDIC kan leveres i 3 forskellige størrelser og kan benyttes ved fundering af mindre master og pullerter med en bunddiameter op til 200 mm.

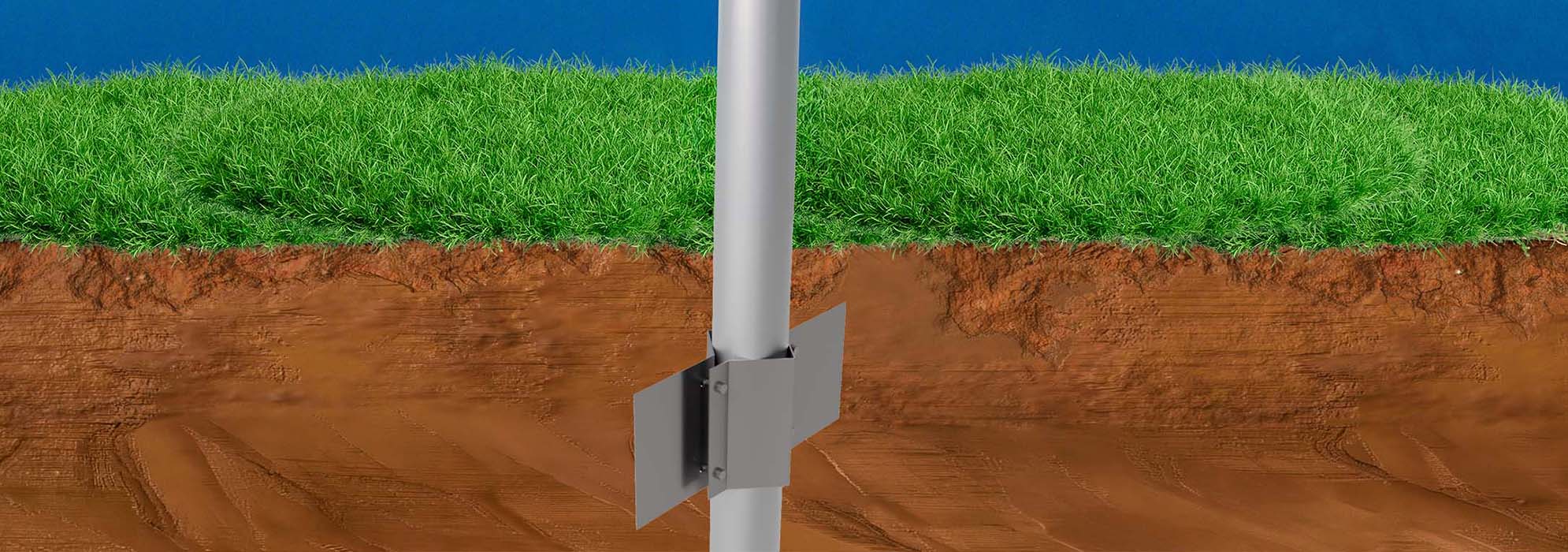

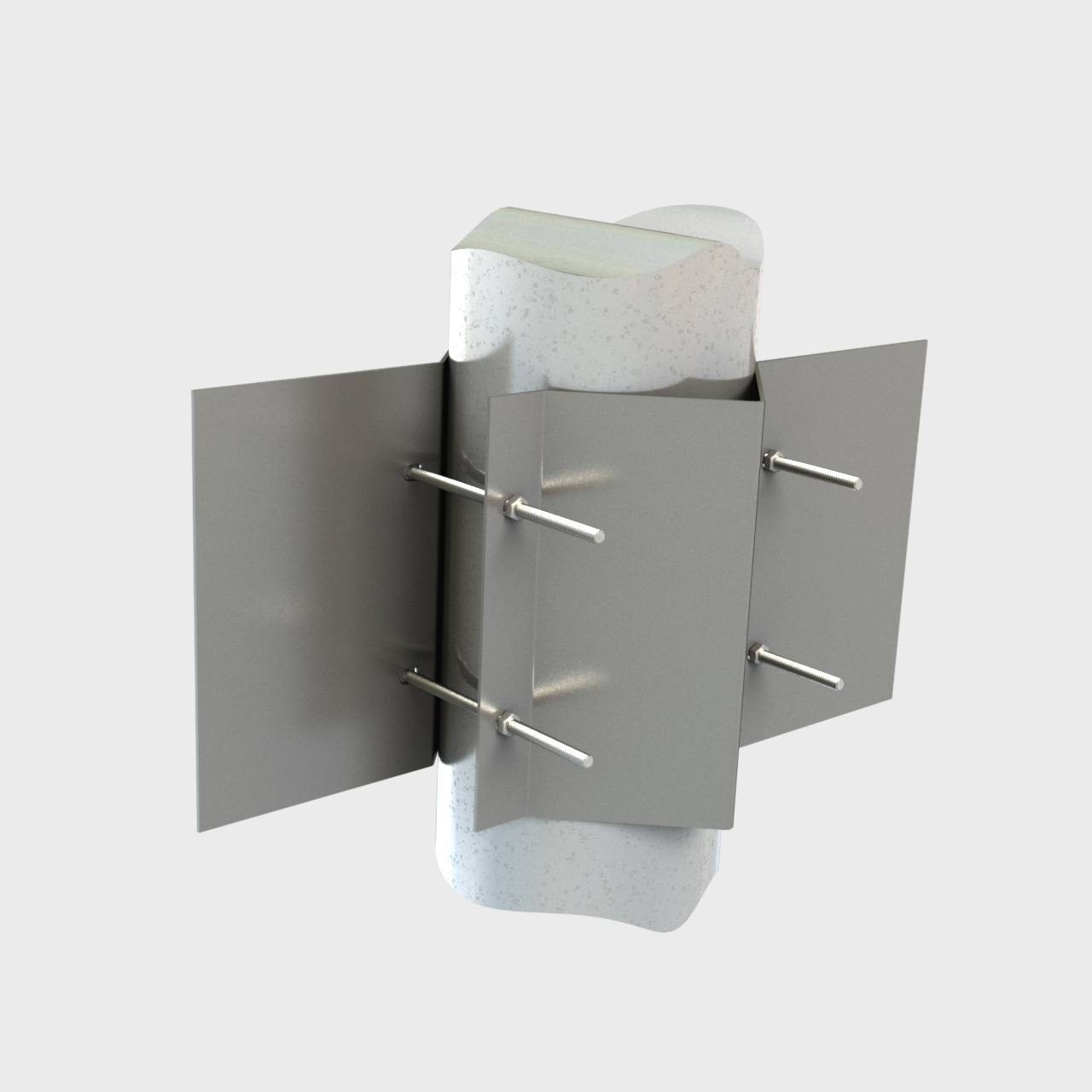

Vingesættet består af 2 aluzink stålplader, som monteres på to sider af mastens bund. Aluzink stålpladerne er henholdsvis 1,5 og 2,0 mm og bliver samlet med 4 galvaniserede skruer omkring bundrøret på masten. Aluzink har den fordel, fremfor galvaniseret stål, at det holder 6 gange så længe.

Betonpladesæt

Betonpladesæt monteres ligeledes omkring bundrøret på masten eller pullerten. Vores betonpladesæt kan benyttes til bundrør med en diameter på Ø 96-200 mm.

Ønsker du hjælp til at vælge det rette mastefundament? Så kontakt os gennem kontaktformularen nedenfor, så vender vi tilbage hurtigst muligt.

Master cases

Vil du vide mere?

Vores engagerede og dygtige rådgivere sidder klar til at hjælpe dig med løsninger, der både tager højde for god økonomi, arbejdsmiljø og høj kvalitet.

Casper Madsen

Key Account Manager
+45 60 66 07 16

Produktvalgsguide, Vingesæt og betonpladsæt

Filtrér produktliste efter behov.

Vingesæt og betonpladesæt

Produktblade

Betonpladesæt, Ø114-175

Varenr.: 76200

Betonpladesæt, Ø114-175

Vingesættet består af 2 aluzink stålplader, som monteres på to sider af mastens bund. Aluzink stålpladerne er henholdsvis 1,5 og 2,0 mm og bliver samlet med 4 galvaniserede skruer omkring bundrøret på masten. Aluzink har den fordel, fremfor galvaniseret stål, at det holder 6 gange så længe.

Teknisk data

Mast, Ø 114-175
Model Pladefundament
Gevindstang, mm M12 x 500
Dimensioner, mm 100/400/190

Betonpladesæt, Ø102-130

Varenr.: 76205

Betonpladesæt, Ø102-130

Vingesættet består af 2 aluzink stålplader, som monteres på to sider af mastens bund. Aluzink stålpladerne er henholdsvis 1,5 og 2,0 mm og bliver samlet med 4 galvaniserede skruer omkring bundrøret på masten. Aluzink har den fordel, fremfor galvaniseret stål, at det holder 6 gange så længe.

Teknisk data

Mast, Ø 102-130
Model Pladefundament
Gevindstang, mm M2x500
Dimensioner, mm 100/260/200

Vingesæt, Ø160-205

Varenr.: 76193

Vingesæt, Ø160-205

Vingesættet består af 2 aluzink stålplader, som monteres på to sider af mastens bund. Aluzink stålpladerne er henholdsvis 1,5 og 2,0 mm og bliver samlet med 4 galvaniserede skruer omkring bundrøret på masten. Aluzink har den fordel, fremfor galvaniseret stål, at det holder 6 gange så længe.

Teknisk data

Mast, Ø 160-205
Bolt sæt 4 stk. M6 x 120 inkl. møtrik
Højde/Bredde 200/374

Vingesæt, Ø100-160

Varenr.: 76188

Vingesæt, Ø100-160

Vingesættet består af 2 aluzink stålplader, som monteres på to sider af mastens bund. Aluzink stålpladerne er henholdsvis 1,5 og 2,0 mm og bliver samlet med 4 galvaniserede skruer omkring bundrøret på masten. Aluzink har den fordel, fremfor galvaniseret stål, at det holder 6 gange så længe.

Teknisk data

Mast, Ø 100-160mm
Bolt sæt 4 stk. M6 x 120 inkl. møtrik
Højde/Bredde 200/294

Vingesæt Ø76-115

Varenr.: 76173

Vingesæt Ø76-115

Vingesættet består af 2 aluzink stålplader, som monteres på to sider af mastens bund. Aluzink stålpladerne er henholdsvis 1,5 og 2,0 mm og bliver samlet med 4 galvaniserede skruer omkring bundrøret på masten. Aluzink har den fordel, fremfor galvaniseret stål, at det holder 6 gange så længe.

Teknisk data

Mast, Ø 76-155
Bolt sæt 4 stk. M6 x120 inkl. møtrik
Højde/Bredde 150/245
